低压橡套电缆

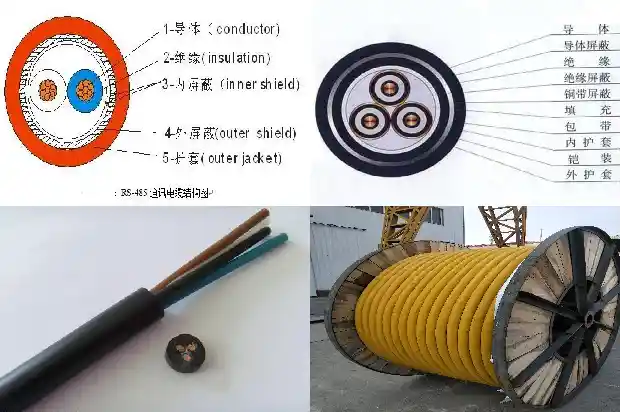

低压橡套电缆是指0.6/1kv交联聚乙烯绝缘聚氯乙烯护套电力电缆。是由几根或几组导线(每组至少两根)绞合而成的类似绳索的电缆,每组导线之间相互绝缘,并常围绕着一根中心扭成,整个外面包有高度绝缘的覆盖层。电缆具有内通电,外绝缘的特征。电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成,用来连接电路、电器等。电缆:电线电缆是传输电能、电信号和实现电磁能转换的线材产品。电缆通常由传输电力或电信号的缆芯和起到保护、绝缘作用的护套组成。只含有一条缆芯而且直径较细的电缆通常被称为电线。也有些电线没有绝缘护套,被称为裸线。电缆中的缆芯由导电性能良好的金属材料制成,通常使用铜(导电性能良好)或铝(成本较低)。广义的电线电缆亦简称为电缆,狭义的电缆是指绝缘电缆。它可定义为,由下列部分组成的集合体:一根或多根绝缘线芯,以及它们各自可能具有的包覆层,总保护层及外护层,电缆亦可有附加的没有绝缘的导体。

裸电线体制品本类产品的主要特征是:纯的导体金属,无绝缘及护套层,如钢芯铝绞线、铜铝汇流排、电力机车线。扩展资料:电缆是一种电能或信号传输装置,通常是由几根或几组导线组成。不同用途的电缆芯线横截面积是不同的。含导体的是多少,含导体的是铜。电缆介绍:电缆是由一根或几根绝缘导线组成,外面包以轻软的护层,用于传输、分配电能或传送电信号。

低压橡套电缆,常见的型号有:vv325mm2的铜芯电缆,最大载流量为90A;VV22、VLV350mm2的铝芯电缆,最大载流量为150A;VLV250mm2的铜芯电缆,最大载流量为250A。电缆载流量估算口诀:二点五下乘以九,往上减一顺号走。三十五乘三点五,双双成组减点五。条件有变加折算,高温九折铜升级。穿管根数二三四,八七六折满载流。橡套电缆载流量是指一条电缆线路在输送电能时所通过的电流量,在热稳定条件下,当电缆导体达到长期允许工作温度时的电缆载流量称为电缆长期允许载流量。说明:口诀第一句意思是:2.5平方及以下的各种截面铝芯绝缘线,其载流量为截面数的9倍。如2.5平方导线,载流量为2.5×9=22.5(A)。从4平方及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减1,即4×8、6×7、10×6、16×5、25×4。口诀第二句意思是:35平方的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。从50平方及以上的导线,其载流量与截面数之间的倍数关系变为两个两个两个线号成一组,倍数依次减0.5,即50、70平方导线的载流量为截面数的3倍,95、120平方导线的载流量是其截面积数的2.5倍,依次类推。

在国家标准电线电缆的命名方法中，铜芯通常用字母T表示，但是多数情况省略。铝芯用字母L表示。比如单芯电线：铜芯的型号是BV，铝芯的型号为BLV，多芯电线铜芯的型号为BVV，铝芯的型号为BLVV。铜芯电力电缆型号有VV，YJV，铝芯电力电缆型号有VLV，YJLV，等等。型号后面的数字表示电线导体的截面积，单位是平方毫米。电力电缆还有表示芯数的数字，即芯数×每芯截面积。

3x50平方铜芯电缆的安全载流量是197A；BV0.45/0.75kv单芯150平方铜芯电缆安全载流量是426A。

是铜芯3x2.5+1x1.5平方电缆。

二芯50平方铜芯电缆的安全载流量是194A；铝芯双芯95平方VLV22电缆安全载流量是184A。

1x6平方铜芯BV电缆的安全载流量是50A；铜芯3芯240平方电缆安全载流量是499A。

线芯对外皮的绝缘电阻 1～3KV应不小于50M欧 6KV及以上的应不小于100M欧 对于旧电缆没有明确标准，主要受其环境温湿度和其它因素影响。所以不同时间的绝缘阻值都不同。经验：(电压/1000)M欧，就可以送电。即0.4M左右。但是为了安全起见，1KV以下低压系最低均作10M左右为经验标准 另外计算电阻，铜线的电阻率为0.018欧/米/平方 R=0.018*电缆长度/电缆截面。

查电缆载流量表，铝芯四芯50平方电缆安全电流是122A。

关于低压电缆的热稳定校验规范有如下规定：GB50054-2011《低压配电设计规范》3.2.2 选择导体截面，应符合下列规定：导体应满足动稳定与热稳定的要求。GB50217-2007《电力工程电缆设计规范》3.7.7 对非熔断器保护回路，应按满足短路热稳定条件确定电缆导体允许最小截面。所以对于保护电器不是熔断器的回路其实都是需要做热稳定的校验的，而我们平时都没有做，但好像也没出现什么问题。首先我们先来了解下为什么保护电器是熔断器时就不需要做热稳定的校验，因为熔断器具有非常棒的限流特性，能够非常迅速的分断短路电流，这样的话由于短路产生的能量根本不可能达到最大值。所以可以不用做热稳定校验。同理现在厂家生产的断路器也具有限流特性，同时还具有允通能量特性，所以没有做热稳定校验问题也不是很大。现在工程项目中，一般都是采用excel表格的形式进行计算，但也只是初略的计算，其中需要计算短路电流，故障持续（清除）时间等参数。但现在公司也使用一些智能计算软件进行计算，这样就省去我们做多个计算（短路电流、时间）才能完成一个热稳定校验，比原有方式更方便和精确。计算完成后可以直接生成报告至业主，业主其实更认可这种方式。我们公司使用的是eleccalc软件，在选择电缆时会自动进行载流量校正、压降计算和热稳定校验。

查电缆载流量表，4×50平方铜芯电缆额定电流是177安。

VV22-3x16+1x10平方铜芯电缆1卷铜重量是51.62kg。铜的密度是8.9，1卷的长度国标为100米，则(3*16+1*10)*8.9*100=51.62kg。
